ﺳﻴﺴﺘﻢ ﻃﺒﻘﻪ ﺑﻨﺪي ﻣﺘﺤﺪ (USCS (Unified Soil Classification System

ﺑﺮاي ﻃﺒﻘﻪ ﺑﻨﺪي ﻛﺎﻣﻞ اﻳﻦ ﺳﻴﺴﺘﻢ، ﻗﺴﻤﺖ و ﻳﺎ ﺗﻤﺎم اﻃﻼﻋﺎت زﻳﺮ ﻻزم اﺳﺖ:u202c
اﻟﻒ: درﺻﺪ ﺷﻦ، ﻳﻌﻨﻲ ﻗﺴﻤﺘﻲ ﻛﻪ از اﻟﻚ 75 ﻣﻴﻠﻴﻤﺘﺮ ﻋﺒﻮر ﻛﺮده و روي اﻟﻚ 4.75 ﻣﻴﻠﻴﻤﺘﺮ (ﻧﻤﺮه 4) ﺑﺎﻗﻲ ﻣﻲ ﻣﺎﻧﺪ.u202c
u202bب: درﺻﺪ ﻣﺎﺳﻪ، ﻳﻌﻨﻲ درﺻﺪ ﻋﺒﻮري از اﻟﻚ 4.75 ﻣﻴﻠﻴﻤﺘﺮ (ﻧﻤﺮه 4) و ﻣﺎﻧﺪه روي اﻟﻚ 0.075 ﻣﻴﻠﻴﻤﺘﺮ (ﻧﻤﺮه 200).u202c
u202bپ: درﺻﺪ ﻻي و رس، ﻳﻌﻨﻲ درﺻﺪ ﻋﺒﻮري از اﻟﻚ 0.075 ﻣﻴﻠﻴﻤﺘﺮ (ﻧﻤﺮه 200).u202c
ت: ﺿﺮﻳﺐ ﻳﻜﻨﻮاﺧﺘﻲ Cu u202c u202bu202a و ﺿﺮﻳﺐ داﻧﻪ ﺑﻨﺪي Cc
u202bث: ﺣﺪ ﻣﺎﻳﻊ و ﻧﺸﺎﻧﻪ ﻣﺎﻳﻊ ﺑﺮاي ﻗﺴﻤﺖ ﻋﺒﻮري از اﻟﻚ ﻧﻤﺮه 40.u202c

u202bﻋﻼﻣﺖ ﮔﺮوه ﺑﺮاي ﺧﺎك ﻫﺎي درﺷﺖ داﻧﻪ ﺷﻨﻲ ﻋﺒﺎرﺗﻨﺪ از:u202c
GP − GCu202cu202c u202bu202a، GP − GM ، GW − GC ، GW − GM ، GC − GM ، GC ، GM ، GP ، GWu202cu202c

u202bﺑﺮاي ﺧﺎك ﻫﺎي داﻧﻪ اي ﻣﺎﺳﻪ اي ﻋﻼﺋﻢ ﻋﺒﺎرﺗﻨﺪ از:u202c
، SM ، SC ، SC − SM ، SW − SM ، SW − SC ، SP − SM ، SP − SCu202cu202c , u202bu202a SW ، SP ، SMu202cu202c

u202bﺑﻪ ﻃﻮر ﻣﺸﺎﺑﻪ ﻋﻼﻣﺖ ﮔﺮوه ﺑﺮاي ﺧﺎك ﻫﺎي رﻳﺰداﻧﻪ ﻋﺒﺎرﺗﻨﺪ از:u202c
CL-ML ، ML ، OL ، CH ، MH ، OH ، CLو Pt

u202bروش ﮔﺎم ﺑﻪ ﮔﺎم ﺑﺮاي ﻃﺒﻘﻪ ﺑﻨﺪي ﺑﻪ روش ﻣﺘﺤﺪ ﺑﻪ ﺷﺮح زﻳﺮ اﺳﺖ:u202c
ﮔﺎم 1: درﺻﺪ ﻋﺒﻮري از اﻟﻚ ﻧﻤﺮه 200 ،u202c را ﺗﻌﻴﻴﻦ ﻧﻤﺎﻳﻴﺪ. اﮔﺮ %50 > 200# u202a PP ﺑﺎﺷﺪ، ﺧﺎك درﺷﺖ داﻧﻪ (ﺷﻨﻲ ﻳﺎ ﻣﺎﺳﻪ اي) ﺑﻮده و ﺑﻪ ﮔﺎم 2 ﺑﺮوﻳﺪ. اﮔﺮ %50 < 200# u202a PP ﺑﺎﺷﺪ، ﺧﺎك رﻳﺰداﻧﻪ ﺑﻮده و ﺑﻪ ﮔﺎم 3 ﺑﺮوﻳﺪ.
u202b u202b u202c
u202bﮔﺎم 2: درﺻﺪ ﻋﺒﻮري از اﻟﻚ ﻧﻤﺮه 4 ، 4# u202a PPu202c را ﺗﻌﻴﻴﻦ ﻧﻤﺎﻳﻴﺪ. ﺑﺎ داﺷﺘﻦ درﺻﺪ ﻋﺒﻮري از اﻟﻚ 4 و اﻟﻚ 200 ، ﻧﺴﺒﺖ زﻳﺮ را ﻛﻪu202c u202bﻧﺸﺎن دﻫﻨﺪه ﻣﻴﺰان ﻣﺎﺳﻪ ﻣﻮﺟﻮد در ﻗﺴﻤﺖ درﺷﺖ داﻧﻪ ﺧﺎك اﺳﺖ را ﻣﺤﺎﺳﺒﻪ ﻧﻤﺎﻳﻴﺪ:

اﮔﺮ u202b%50 > u202a FS ﺑﺎﺷﺪ ﺧﺎك ﺷﻨﻲ اﺳﺖ ﺑﻪ ﻋﺒﺎرت دﻳﮕﺮ ﺣﺮف اول u202a Gu202cاﺳﺖ. ﺑﺮاي ﺗﻌﻴﻴﻦ ﻋﻼﻣﺖ ﮔﺮوه ﺑﻪ ﺟﺪول 3-2 و ﺷﻜﻞ 3-2 ﻣﺮاﺟﻌﻪ ﻧﻤﺎﻳﻴﺪ. ﺳﭙﺲ ﺑﺮاي ﺗﻌﻴﻴﻦ ﻧﺎم ﮔﺮوه ﺑﻪ ﺷﻜﻞ 3-2 ﻣﺮاﺟﻌﻪ ﻛﻨﻴﺪ. اﮔﺮ u202c%50 ≤ u202a Fs ﺑﺎﺷﺪ، ﺧﺎك ﻣﺎﺳﻪ اي اﺳﺖ. ﺑﺮاي ﺗﻌﻴﻴﻦ u202bﻋﻼﻣﺖ ﮔﺮوه ﺑﻪ ﺟﺪول 3-3 و ﺷﻜﻞ 3-2 و ﺑﺮاي ﺗﻌﻴﻴﻦ ﻧﺎم ﮔﺮوه ﺑﻪ ﺷﻜﻞ 3-3 ﻣﺮاﺟﻌﻪ ﻧﻤﺎﻳﻴﺪ.u202c

u202bﮔﺎم 3: ﺑﺮاي ﺧﺎك ﻫﺎي رﻳﺰداﻧﻪ، ﺑﺮاي ﺗﻌﻴﻴﻦ ﻋﻼﻣﺖ ﮔﺮوه ﺑﻪ ﺟﺪول 3-4 و ﺷﻜﻞ 3-2 ﻣﺮاﺟﻌﻪ ﻧﻤﺎﻳﻴﺪ. اﮔﺮ ﺧﺎك ﻏﻴﺮ آﻟﻲ ﺑﺎﺷﺪ،u202c ﺑﺮاي ﺗﻌﻴﻴﻦ ﻧﺎم ﮔﺮوه ﺑﻪ ﺷﻜﻞ 3-4 و اﮔﺮ آﻟﻲ ﺑﺎﺷﺪ ﺑﻪ ﺷﻜﻞ 3-5 ﻣﺮاﺟﻌﻪ ﻧﻤﺎﻳﻴﺪ. ﺷﻜﻞ 3-2 ﻧﻤﻮدار ﺧﻤﻴﺮي ﻧﺎم دارد و ﺗﻮﺳﻂu202c u202bﻛﺎﺳﺎﮔﺮاﻧﺪه ﺗﻬﻴﻪ ﺷﺪه و ﺳﭙﺲ اﺻﻼح ﮔﺮدﻳﺪه اﺳﺖ.u202c

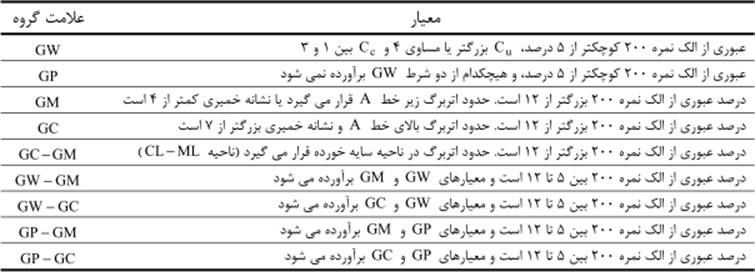

ﺳﻴﺴﺘﻢ ﻃﺒﻘﻪ ﺑﻨﺪي ﻣﺘﺤﺪ – ﻋﻼﺋﻢ ﮔﺮوه ﺑﺮاي ﺧﺎك ﻫﺎي ﺷﻨﻲu202c

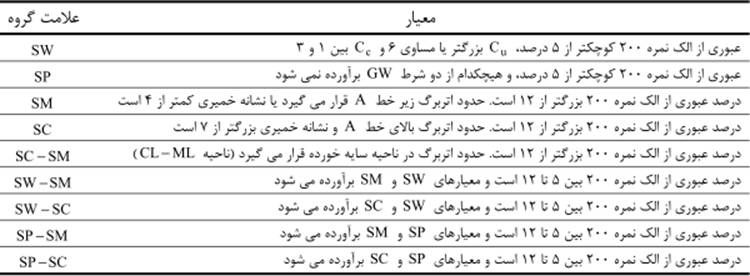

ﺳﻴﺴﺘﻢ ﻃﺒﻘﻪ ﺑﻨﺪي ﻣﺘﺤﺪ – ﻋﻼﺋﻢ ﮔﺮوه ﺑﺮاي ﺧﺎك ﻫﺎي ﻣﺎﺳﻪ ايu202c

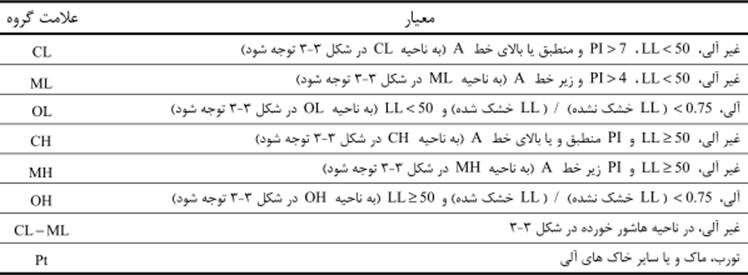

ﺳﻴﺴﺘﻢ ﻃﺒﻘﻪ ﺑﻨﺪي ﻣﺘﺤﺪ – ﻋﻼﺋﻢ ﮔﺮوه ﺑﺮاي ﺧﺎك ﻫﺎي رﺳﻲ و ﻻيu202c

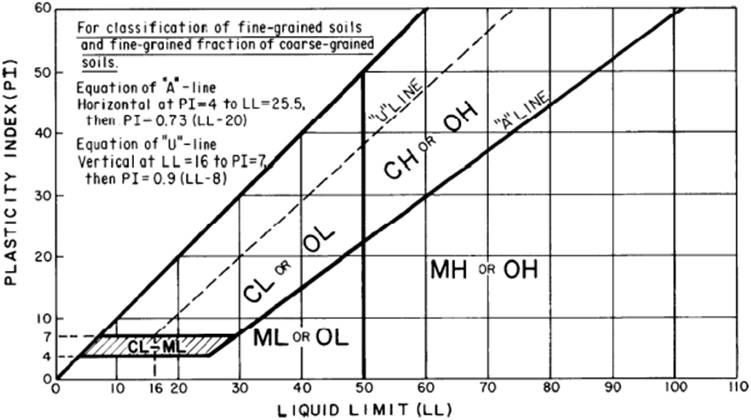

ﻧﻤﻮدار ﺧﻤﻴﺮيu202c

ﻧﻜﺘﻪ :u202c
ﻣﻨﻈﻮر از ﺧﺎك ﺧﻮب داﻧﻪ ﺑﻨﺪي ﺷﺪه ( W )، ﺧﺎﻛﻲ اﺳﺖ ﻛﻪ در ﺷﺮاﻳﻂ زﻳﺮ ﺻﺪق ﻛﻨﺪ:

1
u202bﺑﺮاي ﻣﺎﺳﻪ Cu>6
ﺑﺮاي ﺷﻦ Cu>4

ﺑﺪﻳﻬﻲ اﺳﺖ ﻛﻪ ﺧﺎﻛﻲ ﻛﻪ در ﻫﺮ ﻳﻚ از ﺷﺮاﻳﻂ ﻓﻮق ﺻﺪق ﻧﻜﻨﺪ ﺧﺎك ﺑﺪ داﻧﻪ ﺑﻨﺪي ﺷﺪهu202c ( P ) اﺳﺖ.
u202bﺻﻔﺖ ﻫﺎي ﻓﻮق ﻣﺨﺘﺺ ﺧﺎك ﻫﺎي درﺷﺖ داﻧﻪ (ﺷﻨﻲ و ﻣﺎﺳﻪ) ﻣﻲ ﺑﺎﺷﺪ.u202c

u202bﻧﻜﺘﻪ :u202c
ﻫﻤﺎﻧﻄﻮر ﻛﻪ در ﺷﻜﻞ 3-3 ﻧﺸﺎن داده ﺷﺪه اﺳﺖ، ﺧﻂ A u202bﺧﻄﻲ اﺳﺖ ﻛﻪ ﺟﺪاﻛﻨﻨﺪه ﻧﺎﺣﻴﻪ رس و ﻻي در ﻧﻤﻮدار ﺧﻤﻴﺮي ﻣﻲﺑﺎﺷﺪ اﻳﻦ ﺧﻂ از u202b4 = u202a PIu202cu202c تا LL=25.5u202cu202c اﻓﻘﻲ ﺑﻮده و از آن ﭘﺲ ﻣﻌﺎدﻟﻪ آن ﺑﻪ ﺻﻮرت u202b(20 − u202a PI = 0.73( LLu202cu202c u202bﻣﻲ ﺑﺎﺷﺪ.
خط U ﺑﻪ ﻃﻮر ﺗﻘﺮﻳﺒﻲ ﺣﺪ ﺑﺎﻻي ﻧﻘﺎط ﻧﺸﺎﻧﻪ ﺧﻤﻴﺮي در ﻣﻘﺎﺑﻞ ﺣﺪ ﻣﺎﻳﻊ ﻫﺮ ﻧﻮع ﺧﺎﻛﻲ اﺳﺖ ﻛﻪ ﺗﺎ ﺑﻪ ﺣﺎل ﺷﻨﺎﺧﺘﻪ ﺷﺪه اﺳﺖ. u202cu202bاﻳﻦ ﺧﻂ از LL=16 تا PI=7 ﻗﺎﺋﻢ ﺑﻮده و از آن ﭘﺲ ﻣﻌﺎدﻟﻪ آن ﺑﻪ ﺻﻮرت u202b(8 − u202a PI = 0.9( LL u202bﻣﻲ ﺑﺎﺷﺪ.

ﻣﺮاﺟﻊu202c

جزوه درس مکانیک خاک و پی جناب آقای عبدالمتین ستایس www.ams.ir
اﺻﻮل ﻣﻬﻨﺪﺳﻲ ژﺋﻮﺗﻜﻨﻴﻚ، ﺟﻠﺪ اول: ﻣﻜﺎﻧﻴﻚ ﺧﺎك.، ﺗﺮﺟﻤﻪ ﺷﺎﭘﻮر ﻃﺎﺣﻮﻧﻲ.، ﭼﺎپ ﻫﻔﺘﻢ 1380، وﻳﺮاﻳﺶ دوم.u202c
ﻣﺠﻤﻮﻋﻪ ﺳﻮاﻻت ﻃﺒﻘﻪ ﺑﻨﺪي ﺷﺪه آزﻣﻮن ﻛﺎرﺷﻨﺎﺳﻲ ارﺷﺪ ﻣﻜﺎﻧﻴﻚ ﺧﺎك.، ﺗﺎﻟﻴﻒ: ﺳﺎﺳﺎن اﻣﻴﺮ اﻓﺸﺎري.، ﭼﺎپ ﺳﻮم 1382.u202c
. http://en.wikipedia.org/wiki/Loamu202cu202c
